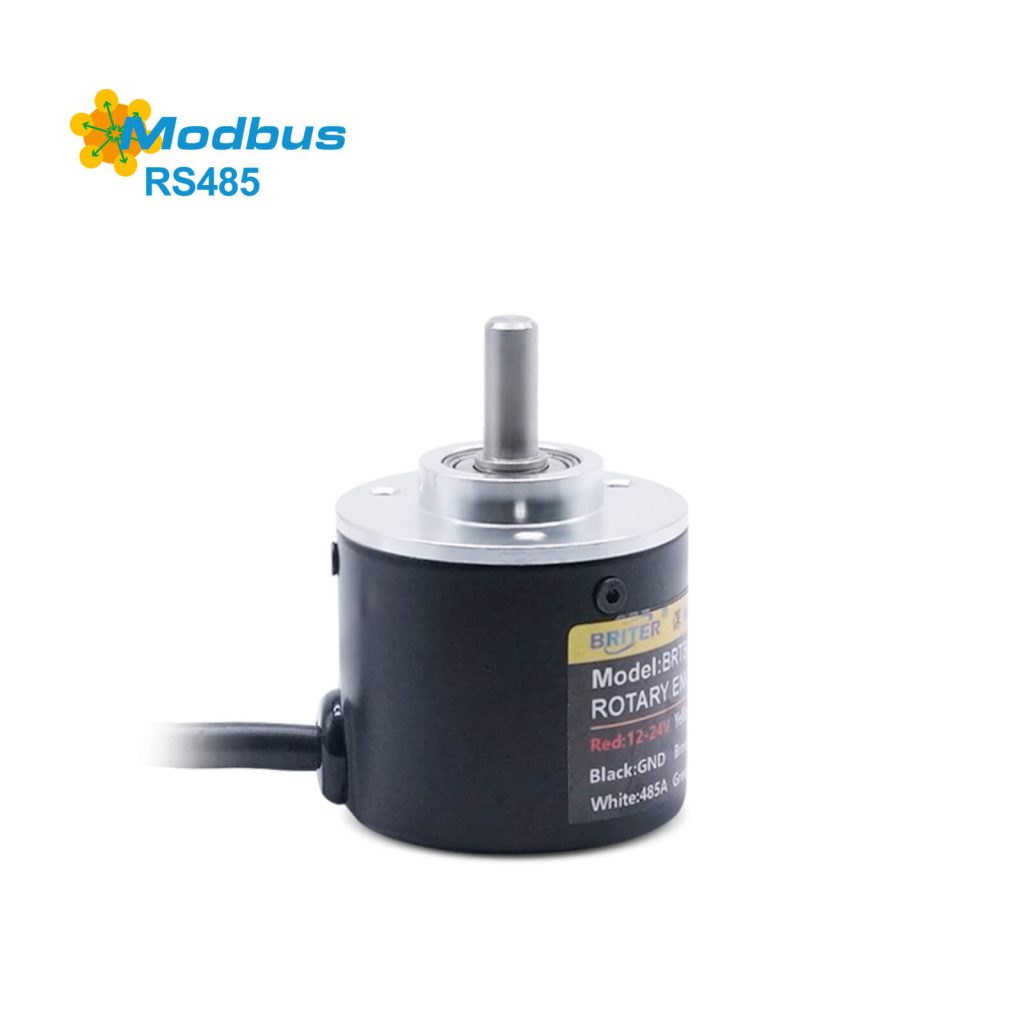

RS485单圈绝对值编码器——紧凑型工业级高精度角度传感器
- 单圈绝对值设计：提供0~360°的绝对位置测量，具备断电记忆功能，确保位置信息不丢失。
- 电子多圈功能：支持高达几百万圈的电子多圈操作，实现更加灵活的应用。
- 紧凑设计：直径仅25mm，为狭小空间提供高性能解决方案。
- 工业级稳定性：经过宽电压和EMC测试，具备强抗干扰性和高稳定性。
- 便捷的参数设定：支持通过通讯协议或上位机软件进行参数调整，操作直观简单。
- 多种操作模式：支持查询模式和自动返回模式，实时反馈位置和速度信息。
- 高度可编程：波特率、置位功能、计数方向及速度反馈等参数可编程，满足多样化需求。
- 经济实惠：价格从￥168起，现货供应。
单圈分辨率:
结构形式:
RS485 Modbus RTU
单圈绝对值旋转编码器——高精度角度测量
产品总体概述
RS485 Modbus RTU单圈绝对值编码器是一款性能卓越的旋转编码器，专为需要高精度和可靠角度测量的工业应用而设计。它采用国际标准Modbus RTU协议，支持广泛的设备集成。该编码器设计紧凑，具备卓越的防水防尘能力，适合在各种严苛环境下使用。
产品特征
- RS485 Modbus RTU数字通讯，支持多种工业协议，易于集成。
- 单圈绝对值设计，具备断电后位置保持能力，确保位置信息的准确性和可靠性。
- 高分辨率设计，最高可达17位分辨率，精度可达0.07度。
- 采用机械齿轮计圈技术，无需内部电池，延长设备使用寿命。
- 紧凑的设计，外径仅为39mm，适合空间有限的应用场合。
- 多种数据接口：支持SSI、CANopen、RS485 Modbus RTU等多种接口方式，满足不同通讯需求。
- 宽电压兼容性，经过严格的EMC测试，具备强抗干扰能力。
- 参数可通过通讯协议进行快捷配置，支持多种操作模式，如查询模式和自动返回模式。
- 磁性传感器耐受恶劣环境，确保长期稳定运行。
- 适用于自动导引车辆系统、工业卡车、包装机械和农业机械等多种行业应用
行业应用
编码器广泛应用于自动导引车辆系统（AGV）、工业卡车、包装机械、物流设备、农业和林业机械、建筑和矿山机械以及特种和市政车辆的绝对位置测量，提供精准的实时位置和速度反馈。
11
工作电压 | 5~24V | 波特率 | 9600~115200（默认 9600） |
线性度 | 0.1% | 站号、地址 | 1~255（默认1） |
工作电流 | 50mA | 通讯接口 | RS485 ModBus RTU |
内核刷新周期 | 50uS | 电气寿命 | >100000h |
单圈分辨率 | 1024(10 bit), 4096(12 bit), 16384(14 bit), 32768(15 bit), 65536(16bit), 131072(17bit) |
外形尺寸 | Φ39mm-6mm轴, Φ39mm-8mm盲孔, Φ50mm-8mm轴 | 轴的最大负载 | 轴向20N,径向80N |
外壳/法兰材质 | 锌镍镀层钢/航空铝 | 最大机械转速 | 8000转 |
轴材质 | 不锈钢轴（可定制轴尺寸） | 最大启动扭矩 | 0.006Nm |
轴承材质 | 轴承钢 | 重量 | 86~200g（含1.2米屏蔽线，可定制线长） |
工作温度 | -40 ～ + 85°C | 湿度 | 98 % (无凝露) |
储存温度 | -40 ～ + 85°C | 防护等级 | IP54 |
红 | 电源正极 5~24V | 上电前务必注意编码器标签上的电压值 |
黑 | 地线（GND） | 0V |
黄 | ZR (置零，一般不接) | 1、置零功能：黄线接地（黑线），编码器置零； |
绿 | RS485B | TR- |
白 | RS485A | TR+ |

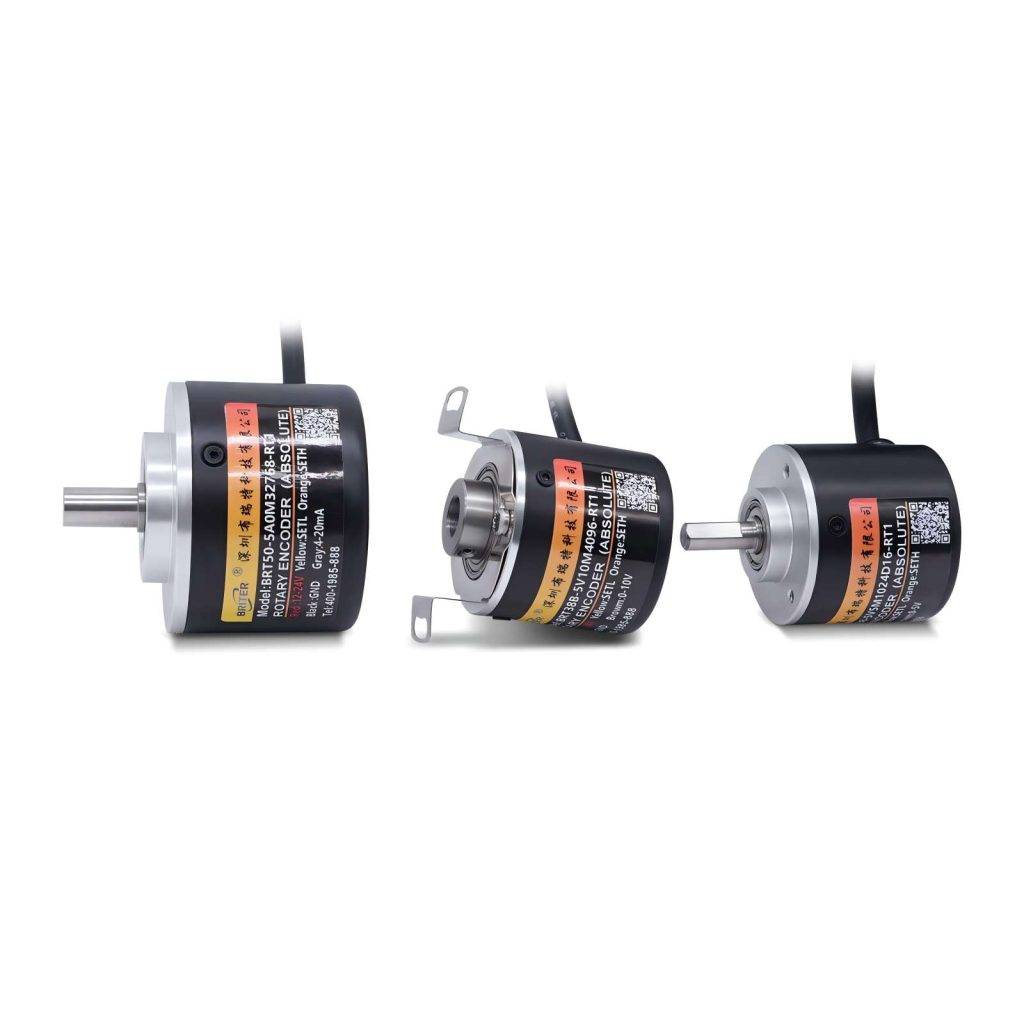

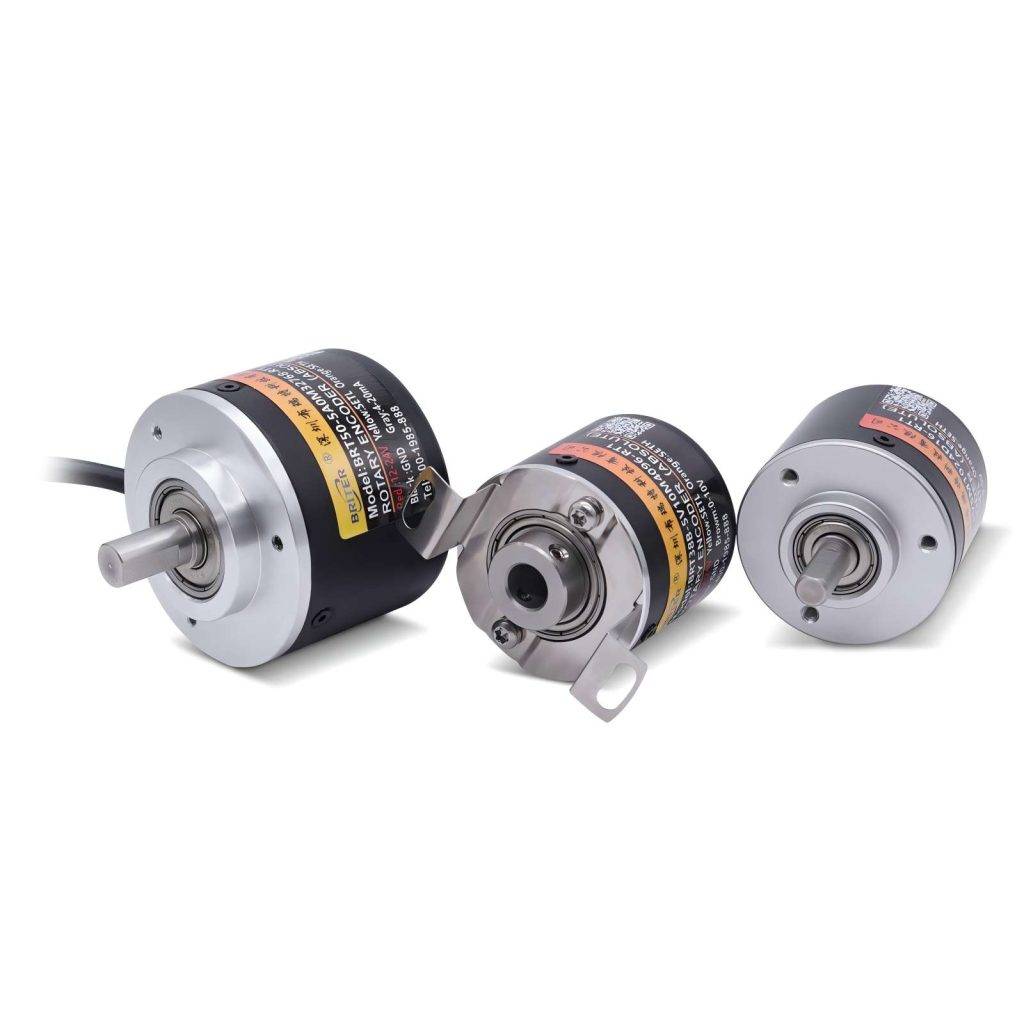

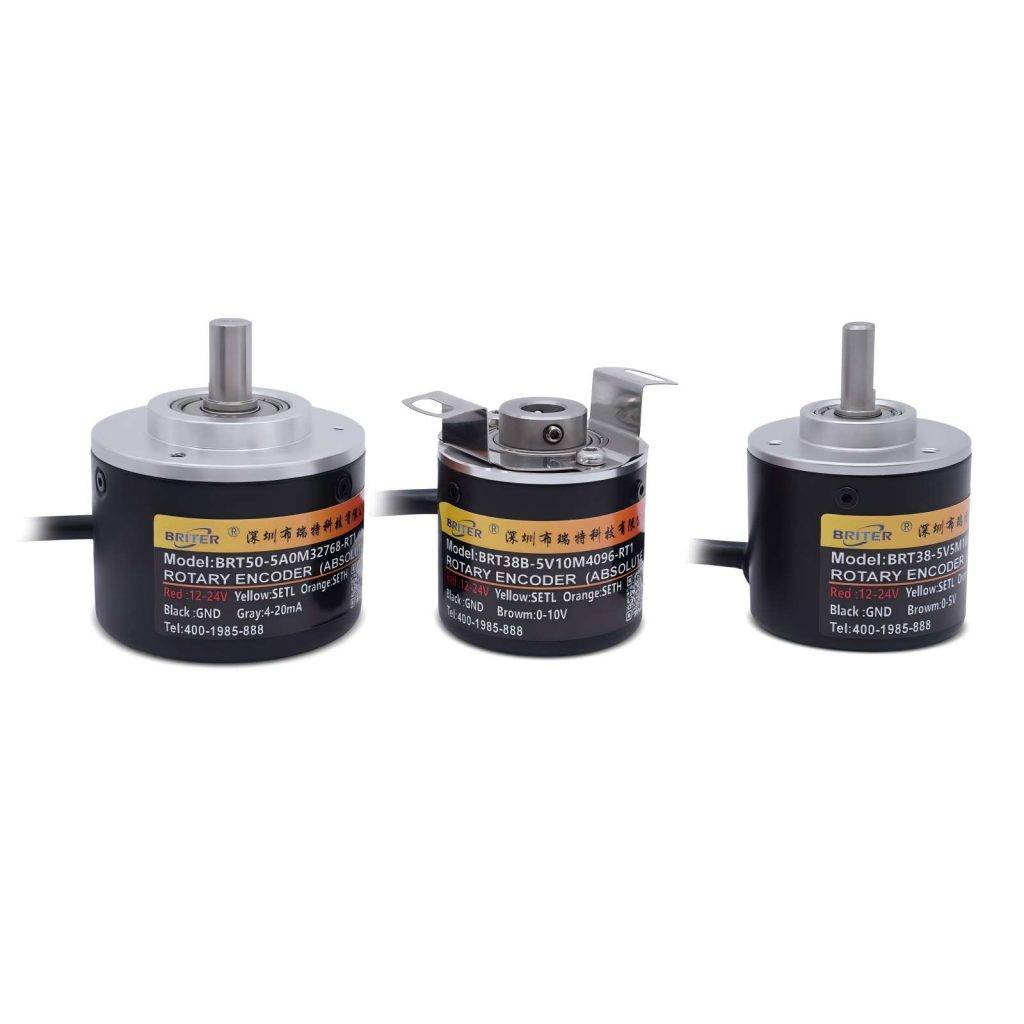

IP54-BRT38-6mm 轴（见上图）
IP54-BRT38B-8mm 抱箍（见上图）
IP54-BRT50-8mm 轴（见上图）
