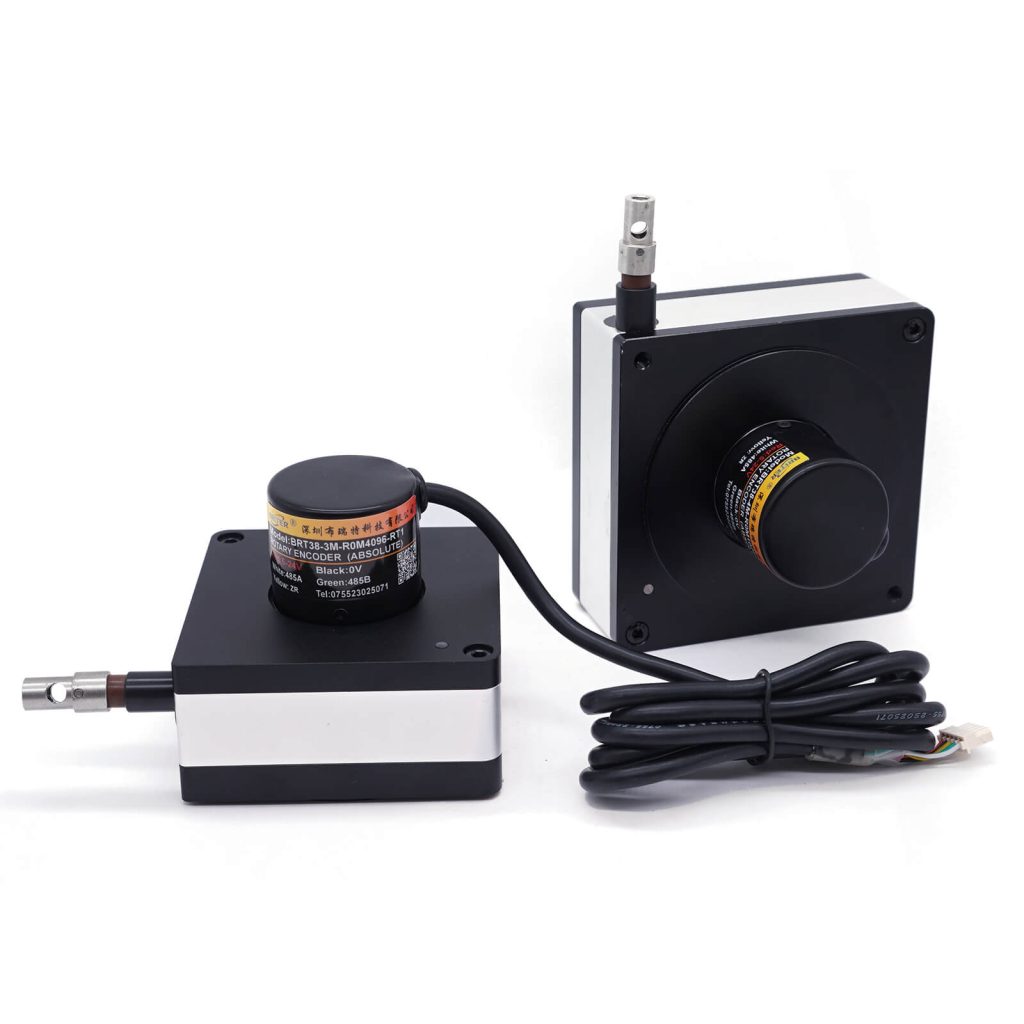

RS485 & 模拟量双输出非接触式拉线/拉绳位移传感器——高精度绝对值500万次寿命直线位移传感器
- 高耐久500万次寿命：传感器经过严格的疲劳测试，实现长达500万次的使用寿命，适用于长期稳定的工业应用。
- RS485 & 模拟量双输出：支持RS485 Modbus RTU通讯与模拟量输出，提供强抗干扰能力和适用于远距离的稳定信号传输，灵活集成各类工业控制系统。
- 绝对值与断电记忆功能：具备绝对值位置检测功能，在断电情况下也能自动恢复并保存位置信息，确保持续精确定位。
- 非接触式测量技术：采用磁编码器进行非接触位移测量，降低机械磨损，显著延长设备寿命，适应苛刻工业环境。
- 耐磨出绳口设计：使用高耐磨陶瓷材质的出绳口，大幅提升钢绳的耐用性，确保设备长时间稳定运行。
- 高强度拉绳：配备0.8mm进口不锈钢拉绳并覆以尼龙涂层，具备极低摩擦和高耐磨性能，适合高频次使用场景。
- 特殊拉头设计：采用创新高强度固定方式，支持超高拉伸极限力，并允许15°的安装偏角，适应复杂工作环境。
- 可编程参数设置：通过RS485接口或模拟量信号实现最大值、最小值及中间值的设置，满足多种工业应用场景需求。
- 经济高效解决方案：价格从￥388起，现货供应，提供高性价比的工业位移测量解决方案，满足多样化需求。
测量行程（米）：
输出参数（RS485+模拟量）:
11
量程 | 0.3、0.5、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m | 输出信号 | 输出口1：RS485 (ModBus RTU) 输出口2：模拟量电流4-20mA或电压0-10V、或电压0-5V |
使用次数 | >500万次 | 线性精度 | ±0.1% |
出口线拉力 | 2~3N | 工作温度 | -40~+85°C |
最大工作速度 | 1m/s | 拉线盒材质 | 铝合金，表面防静电干扰，拉头不锈钢 |
f防护等级 | IP54 | 拉绳材质 | 多股钢丝线，不锈钢丝线，外层尼龙涂层 |
工作电压 | 5~24V | 拉绳线径 | 0.8mm |
工作电流 | 100mA | 波特率 | 9600~115200（默认 9600） |
内核刷新周期 | 50uS | 电气寿命 | >100000h |
线色 | RS485&4-20mA | RS485&0-5V | RS485&0-10V |
红 | 12~24V | 12~24V | 12~24V |
黑 | GND | GND | GND |
黄 | SETL、复位 | SETL、复位 | SETL、复位 |
白 | 485A | 485A | 485A |
绿 | 485B | 485B | 485B |
橙 | SETH、方向 | SETH、方向 | SETH、方向 |
灰 | 4-20mA | / | / |
棕 | / | 0-5V | 0-10V |
IP54-0.3m&0.5m&1m-拉线盒（见上图）
IP54-2m-拉线盒（见上图）
IP54-3m-拉线盒（见上图）

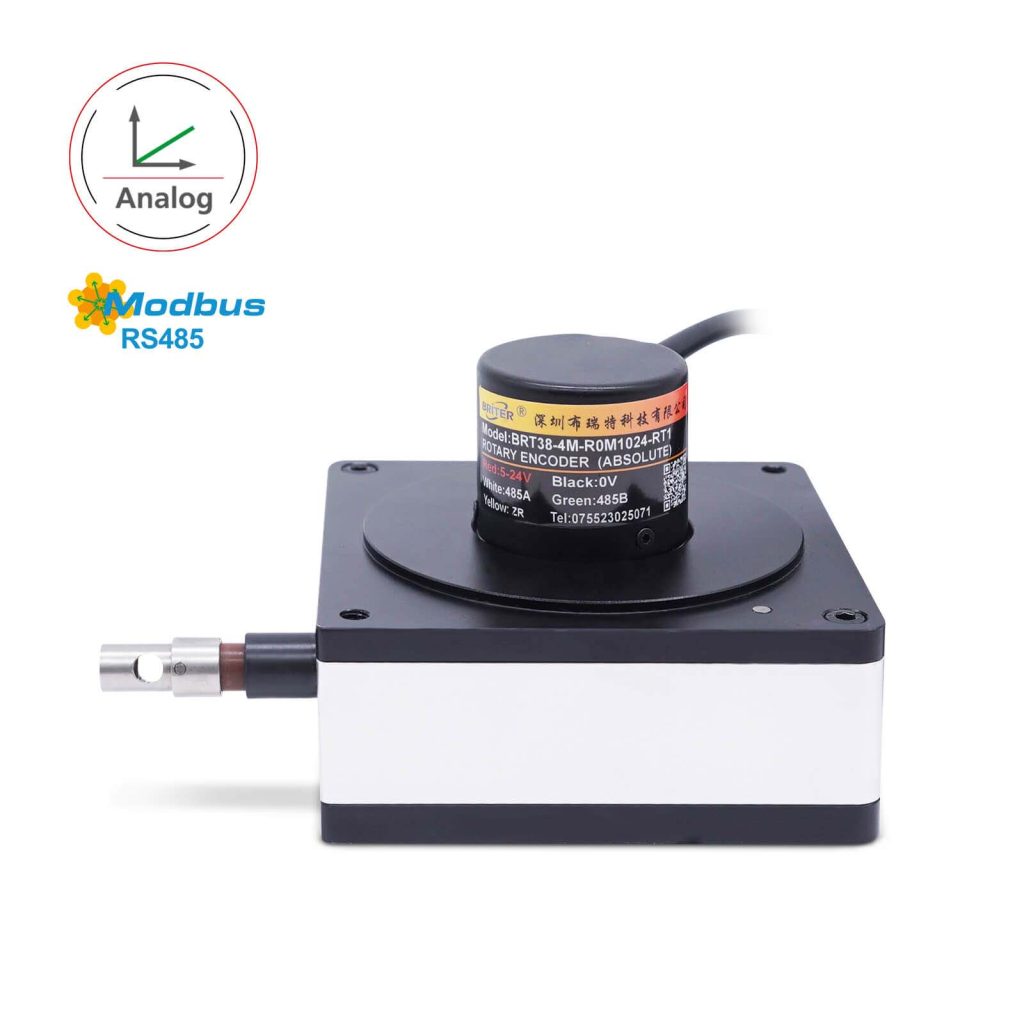

IP54-4m&5m-拉线盒（见上图）
IP54-6m&7m-拉线盒（见上图）
